所屬分類：大跨距電纜橋架
詳細信息

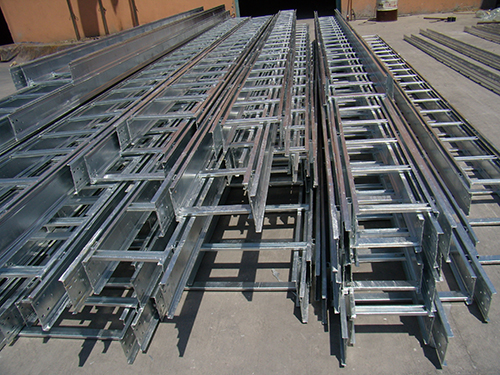

大跨矩防火梯式橋架的詳細信息
類型：防火橋架
品牌：亮族
材質：鍍鋅橋架
型號：ＣＱＳ
適用范圍：廠房，賓館，辦公樓
大跨矩防火梯式橋架的強度計算
可將它簡化為受均布荷載的簡支梁，大彎矩在跨中，其表達式為：
/login/up/up/2009915851137314.gif
式中q——作用在托盤、梯架上額定均布荷載；L——托盤式橋架、梯型橋架的跨距。
托盤式橋架、梯型電纜橋架架結構的大彎曲正應力：
/login/up/up/2009915851512894.gif
式中Ko——薄壁結構引起的綜合修正系數。可取1.5；
Ymax——托盤、梯架橫截面形心0到遠點的垂直距離；
Ix——托盤、梯架橫截面對X軸的慣性矩。
滿足托盤、梯架強度要求的條件是：
/login/up/up/2009915852154864.gif
式中[σ]——托盤、梯架材料的許用應力。對Q235A鋼取60×103Pa
